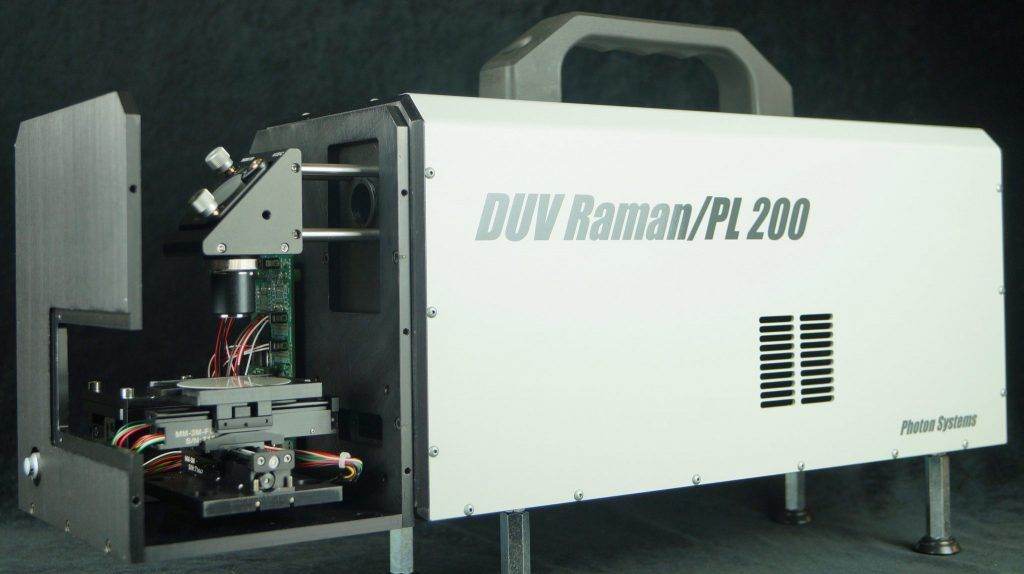

Měření fotoluminiscenčních spekter (PL spektra) je jednou ze základních charakterizačních metod analýzy kvality různých materiálů (zejména polovodičů). Pomocí této techniky lze získat např. informace o složení slitiny, bandgap a edge efektech, dopantech polovodiče atd. Možnost simultánního měření UV rezonančních Ramanových spekter také dále umožňuje lepší charakterizaci měřených materiálů. Spektrometr pro měření ve vzdálené UV oblasti (Deep Ultra Violet: DUV)
Raman/PL 200 představuje ideální systém z hlediska kompaktnosti a zejména poměru výkon/cena. Z hlediska Ramanovy mikroskopie se jedná o plně integrovaný laboratorní systém umožňující simultánní získávání Deep UV Raman rezonančních spekter a PL spekter, včetně mikro-imagingu vzorků.
Popis a možnosti systému Raman/PL 200:
- Spektrometr pracující za pokojové teploty: PL a Ramanova spektra (možností je i SERS).
- Excitace 248,6 nm, či dle požadavků
- Monochromátor: 200 mm Czerny Turner vybaven 4 200 – 600 g/mm holografickými mřížkami
- Disperze: 1,9 cm-1/pixel
- Rozlišení Ramanových spekter: menší než 8 cm-1 (60 mikrometrů slit)
- Rozsah měření: 300 – 4000 cm-1
- Detektor: TE chlazená CCD UV kamera
- Knihovny Ramanových a PL spekter
- Objektivy: 3x, 5x, 15x, 40x DUV atd.
- Kamera: 2,4 M pixel
- Softwarem řízený výběr mřížek a kalibrace systému
- Software Labview, softwarová kontrola laseru, spektrografu, detektoru, úpravy získaných spekter, konverze do jiných formátů atd.
- Manuální X-Y-Z stolek, nebo speciální motorizovaný mapovací stolek (50 x 50 mm, krok 2 mikrometry)
- Široký výběr příslušenství: průtočné cely, držáky vzorků atd.
- Možnost chlazení vzorků kapalným dusíkem (cooling stage). U polovodičových materiálů umožňuje chlazení vzorků přímý výpočet kvantové účinnosti a precizní analýzu defektů
Výběr z aplikací systému Raman PL 200:
- Detekce rezidua z výroby výbušnin (TNT, PETN, C4, Semtex atd.)
- Kvantitativní stanovení nitrátů a nitritů ve vodě
- Forenzní analýza otisků prstů
- Identifikace neznámých prášků a reziduí (detekce biomateriálů, proteinů, pylů, mikrobiologických materiálů atd.)
- Analýza padělků dokumentů (inkousty, barvy atd.)
